電子地磅有哪些地方需要用線連接呢?

發布日期:2020-07-04 作者: 點擊:

電子地磅有哪些地方需要用線連接呢?地磅接線范圍有這3種連接形式:

①、稱重傳感器與接線盒之間線的連接

②、接線盒與稱重顯示儀表之間線的連接

③、稱重顯示儀表與打印機、大屏幕顯示器、計算機等設備之間線的連接

一、稱重傳感器與接線盒

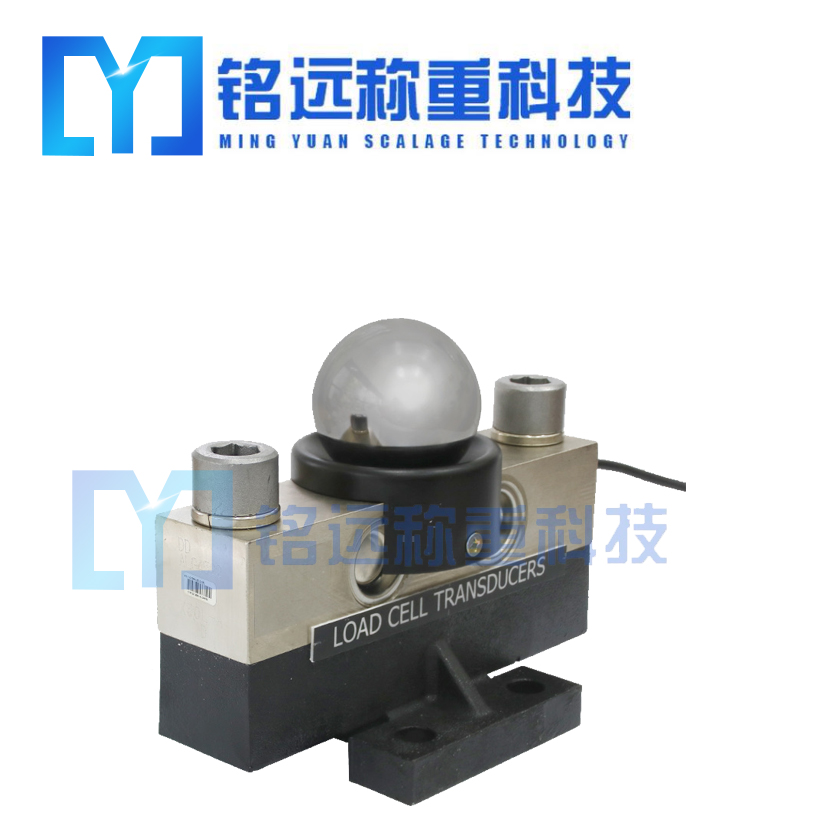

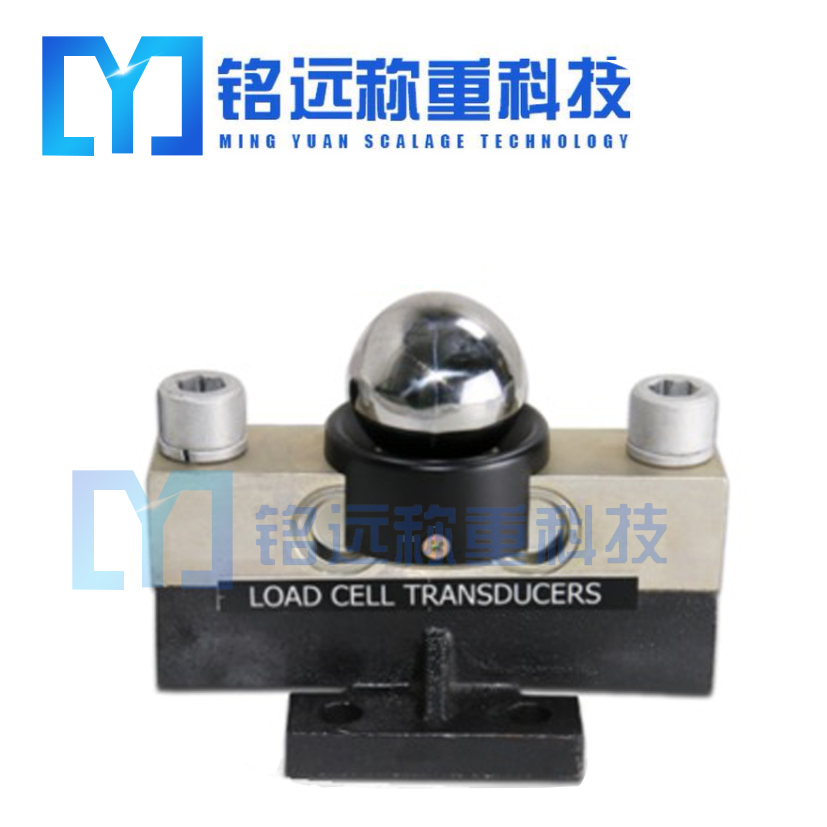

稱重傳感器

要根據說明書來接,不同廠家做出的傳感器線色不同,四根分別是正負激勵和正負信號。一般傳感器線的顏色分為紅黑,綠白。紅黑綠白:紅白綠蘭等分標表示V+、V-、S+、S- 對應依次接到接線盒上即可。要根據秤臺的結構,分布,依次接入接線盒的1,2,3,4,5,6,7,8 并標號。這樣方便檢修。

一般的稱重傳感器都是六線制的,當接成四線制時,電源線(EXC-,EXC+)與反饋線(SEN-,SEN+)就分別短接了。SEN+和SEN-是補償線路電阻用的。SEN+和EXC+是通路的,SEN-和EXC-是通路的。

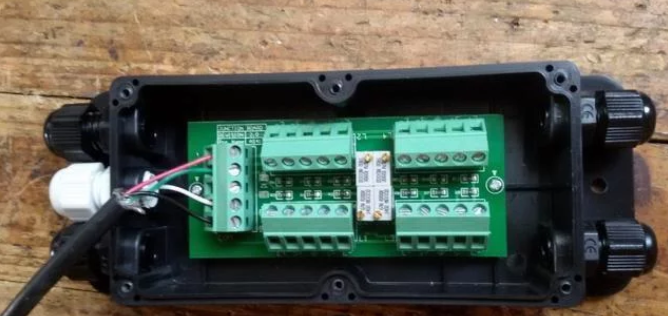

二、接線盒與稱重顯示儀表


傳感器與接線盒的連接距離一般≤10m。傳感器接線盒與儀表的連接距離一般≤30m.連接電纜的線徑一般取∮0.15×16以上,使用∮0.15×16的線徑,連接距離≤20m,若連接距離≥20m,應使用∮0.15× 28的線徑,可確保系統可靠工作。儀表信號的反饋端空閑。使用四芯屏蔽電纜,未將+E與+s、一E與S連接。

這里有3點需要注意:

a.接線盒內的輸入、輸出線接好后,要擰緊、擰牢并密封接頭,放上干燥劑、做好防潮工作,然后才能固定接線盒盒蓋;

b.對不同的稱重傳感器,要根據不同的色標區分輸入、反饋、輸出,一定不要搞錯;

c.對不同的稱重顯示儀表,使用的稱重顯示插座、插頭形式不一樣,接法更不一樣,也不要搞錯。

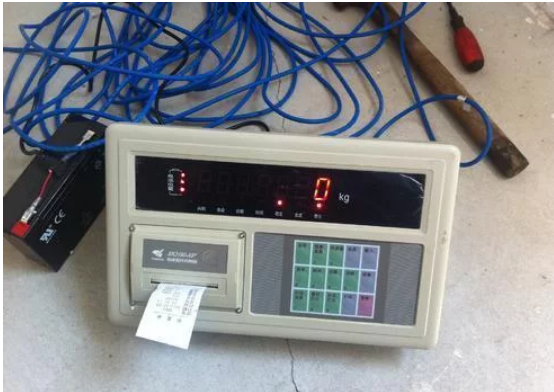

三、稱重顯示儀表與打印機、大屏幕顯示器、計算機等設備

顯示儀表、打印機、計算機等儀器儀表的電源線插頭插入多功能電源插座,電源插座插入外接電源插口。若選配穩壓電源,則多功能插座的插頭插入穩壓電源,穩壓電源的插頭插入外接電源插口。
