電子軌道衡原理

軌道衡

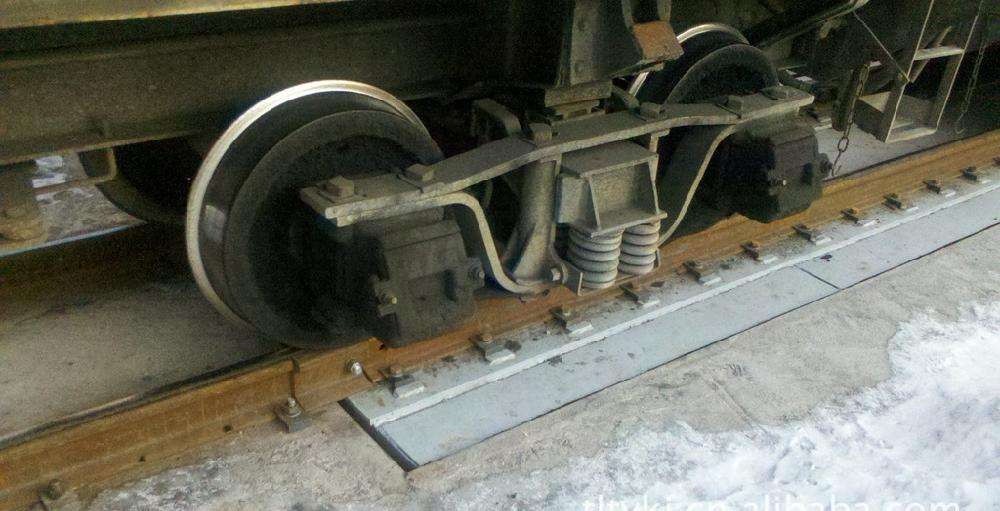

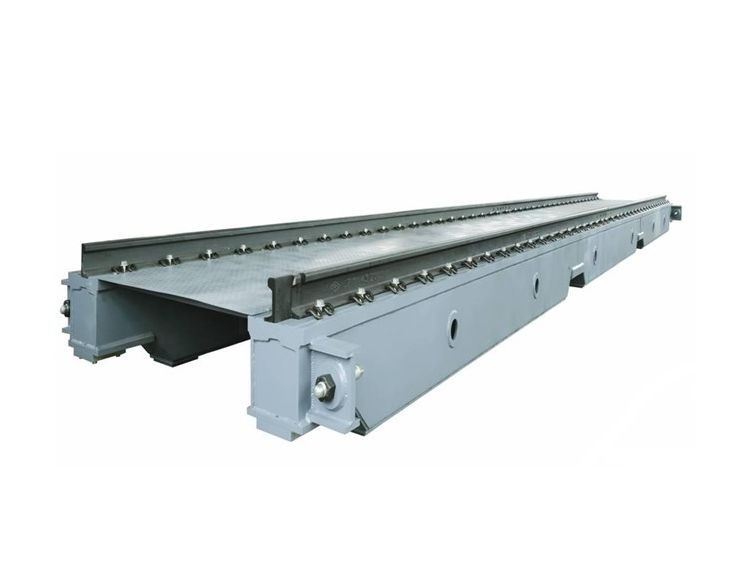

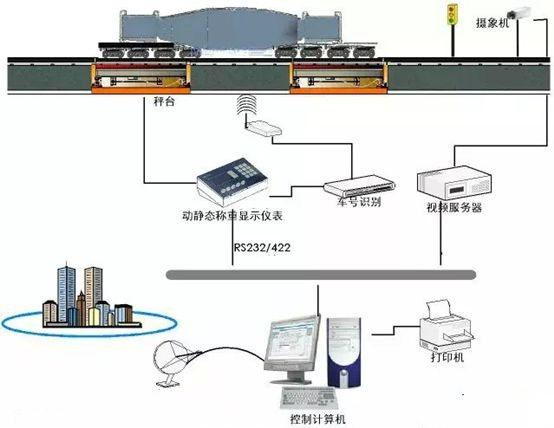

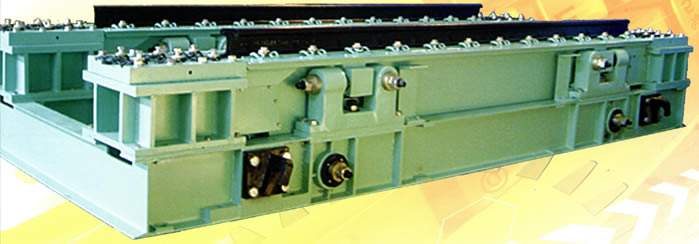

1．機械稱重臺面

機械稱重臺面是由承重梁,過度器,縱向和橫向限位裝置等組成承重梁是秤體的主要部件,它直接承受被稱物體的重量,足夠的剛度和強度是它必不可少的條件。過度器是保證車輛平穩的進入稱重臺面的關鍵部件,它能使車輛進入稱重臺面時產生的震動小。縱向和橫向限位裝置的設置能使承重梁處于穩定狀態。

2．傳感器

傳感器為電阻應變片式高精度稱重傳感器，它是整個系統的關鍵元件。動態電子軌道衡的傳感器應具有工作溫度范圍寬，密封防潮，過載能力強，長期穩定可靠等特點。我廠生產的動態電子軌道衡所用傳感器，一般選用高精度、高穩定性的優質稱重傳感器。

我廠采用的傳感器主要參數如下：

1）．綜合誤差：.02%(FS)

2）．靈敏度：.0±0.002mV/V

3）．額定載荷：t。

4）．供橋電壓：～15V

5）．工作溫度范圍： -30～70℃

6）．安全過載能力： 150%F.S

7）．密封等級：IP68

3．?dāng)?shù)據采集通道

我廠生產的十六位高速、高精度稱重?cái)?shù)據采集通道，集供橋電源、信號放大電路、濾波電路、光電隔離電路、數據預處理、A/D 轉換、通訊接口為一體，它適合于各種動態稱量衡器的高速數據采集。它采用了數字處理技術來實現數字低通慮波和數字抗干擾預處理，使得整機的抗干擾和可靠性大為提高。另外它采用的DC/DC 供電方案，進一步增強了整機安全性和抗干擾能力。

數據采集通道技術指標：

1）．A/D 轉換精度： 十六位

2）．A/D 轉換速度： 100次/秒~400次/秒

3）．線 性 度： 優于0.005％

4）．線性溫度系數： 〈15ppm

5）．零點溫度系數： 〈15ppm

6）．分 辨 力： 0.2uV

7）．信號輸入范圍： 0～30mV

8）．PC機與傳感器隔離耐壓：>1500V AC

9）．供 橋 電 源： 10V 150mA

10）．工作環境范圍：-10℃～+45℃

11）．存 儲 溫 度 ：-25℃～+70℃

12）．通道外形尺寸：240×170×80mm

13）．通 道 重 量：約2kg

于小秤量或大于秤量不做檢定）等三個秤量點，各秤量點應檢定一個往返，檢定時，衡車必須跨接到兩個承載器上。如果軌道衡裝配了自動置零或零點跟蹤裝置，在檢定中可以運行。例如：對于中準確度級的數字指示軌道衡，e=20kg，量一般為18t，可使用砝碼檢衡車中的砝碼小車吊裝砝碼組合成18t進行加載；點為2000e即為40t的秤量點，可使用砝碼檢衡車中的砝碼小車吊裝砝碼組合成40t進行加載；80t的秤量點，該秤量點使用整車加載。偏載是軌道衡對同一載荷在承載器上不同位置性能的試驗，車由承載器一端開始依次推至承載器的始端、支承點、相鄰兩對支承點的中部和末端進行檢定，錄示值，由另一端推離承載器，往返1次，每次小車離開承載器后。

圖13為過渡塊部件設計圖。墊等零件組成。過渡塊作為基體，當調整高度小于3mm時，通過調整支座墊的厚度解決。當調整高度大于3mm時，通過更換支座的方法解決。圖14為過渡塊支座實體圖。為了提高互換性，不同的軌型（43kg/m，50kg/m，軌）配置相應高度的過渡塊支座。過渡塊部件中的支座墊，是微調過渡塊高度的零件。厚度有3mm等，根據現場過渡塊磨損情況，選用不同厚度。過渡塊部件中的支座、支座墊與過渡塊，安裝時涂抹黃油潤滑、防銹，以便安裝、更換和維護方便。圖15為過渡器的防護架實體圖。圖中的單長圓孔是為適應不同軌型高度而設置的。雙長圓孔是為調整過渡塊與引線軌側加工面密貼而設置的。圖16為過渡器現場使用的照片。

型、施工混凝土標號和施工方法。（2）依據軌道衡秤量，校核軌道衡承載機構主要零部件的設計，試工藝。（3）依據軌道衡秤量，校核軌道衡稱重傳感器的選配和安裝。軌道衡所使用的柱式傳感器同樣需要校核。校核量程的同時還應關注等級（分度數）。（4）采用與重載鐵路相關的技術標準，施工的基礎。隨著重載列車試驗的完成，一系列相關標準將制訂和實施，道衡的設計、制造和安裝過程中。（5）依據軌道衡秤量，完善質量量值傳遞體系。提高貨車運行速度，是安全提效的另一方面，同時也是對軌道衡計量的新要求。采樣定理：要保證從信號采樣后，離散信號無失真地恢復原始時間的連續信號。采樣不會導致任何信號丟失，必須滿足：①信號必須是“頻帶受限”的。
